Descrição

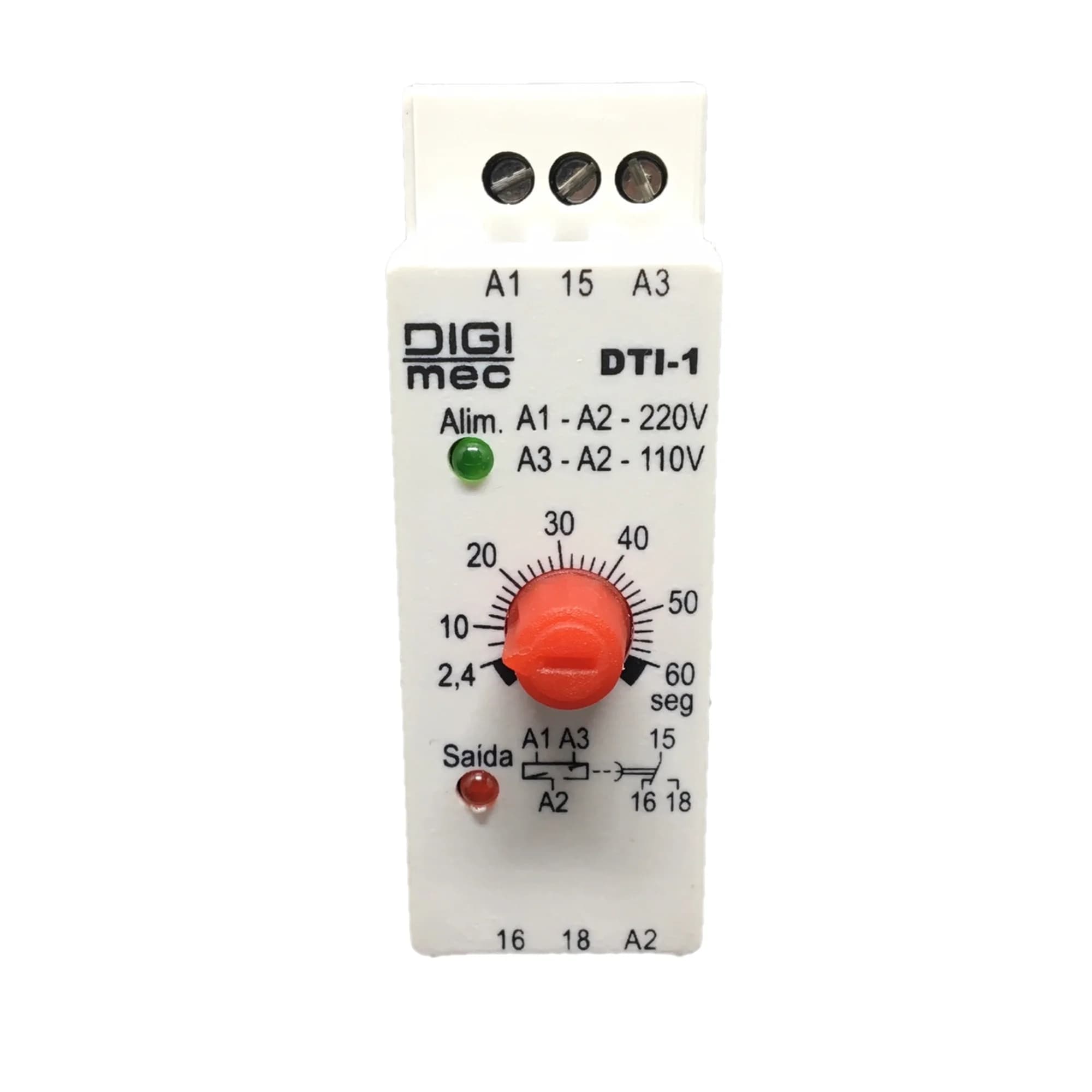

INTRODUÇÃO Os temporizadores eletrônicos com “IMPULSO NA ENERGIZAÇÃO” da Digimec são aparelhos projetados para aplicações industriais onde qualidade, confiabilidade, robustez e baixo custo são requisitos fundamentais. Esta família de temporizadores é constituída de aparelhos para montagem interna em painéis. Os aparelhos são fixados através de trilho DIN 46277 ou por parafusos. Fabricados em diversas escalas e tensões. FUNCIONAMENTO Os temporizadores com a função “IMPULSO NA ENERGIZAÇÃO” comutam seu(s) contato(s) de saída para a posição de trabalho quando o aparelho é energizado e retornam à posição de repouso após o intervalo de tempo (t) selecionado na escala do aparelho. DADOS TÉCNICOS Alimentação (-15% +10%) 110 - 220 Vca (outros sob consulta) Frequência da rede 50 - 60 Hz Consumo 3 VA (aproximadamente) Escalas (especificar) 0,5 - 1,5 - 3 - 6 - 15 - 30 - 60 seg / 3 - 6 - 15 - 30 - 60 min / 6 - 15 - 30 hs Precisão de escala 6% fim de escala (a 25ºC) Repetibilidade 2% fim de escala (a 25ºC) Histerese <2% fim de escala (a 25ºC) Tempo mínimo de reinicialização 100 ms Relé de saída 5 A 250Vca máx. carga resistiva - reversível Material dos contatos AgCdO Vida útil dos contatos Mecânica (sem carga): 10.000.000 operações Elétrica (com carga resistiva): 1.000.000 operações Temperatura ambiente De trabalho: 0 a 50°C De armazenamento: -10 a +60°C Umidade relativa de trabalho 20 a 90% sem condensação Grau de proteção da caixa IP 51 Grau de proteção nos terminais IP 20 Material da caixa Termoplástico Capacidade dos terminais Fio: 2,5 mm² Cabo: 2,5 mm² Condutor com terminal: 2,5 mm² Torque de aperto: 0,5 a 0,6 Nm Fixação Trilho DIN 35 mm ou parafuso
