Descrição

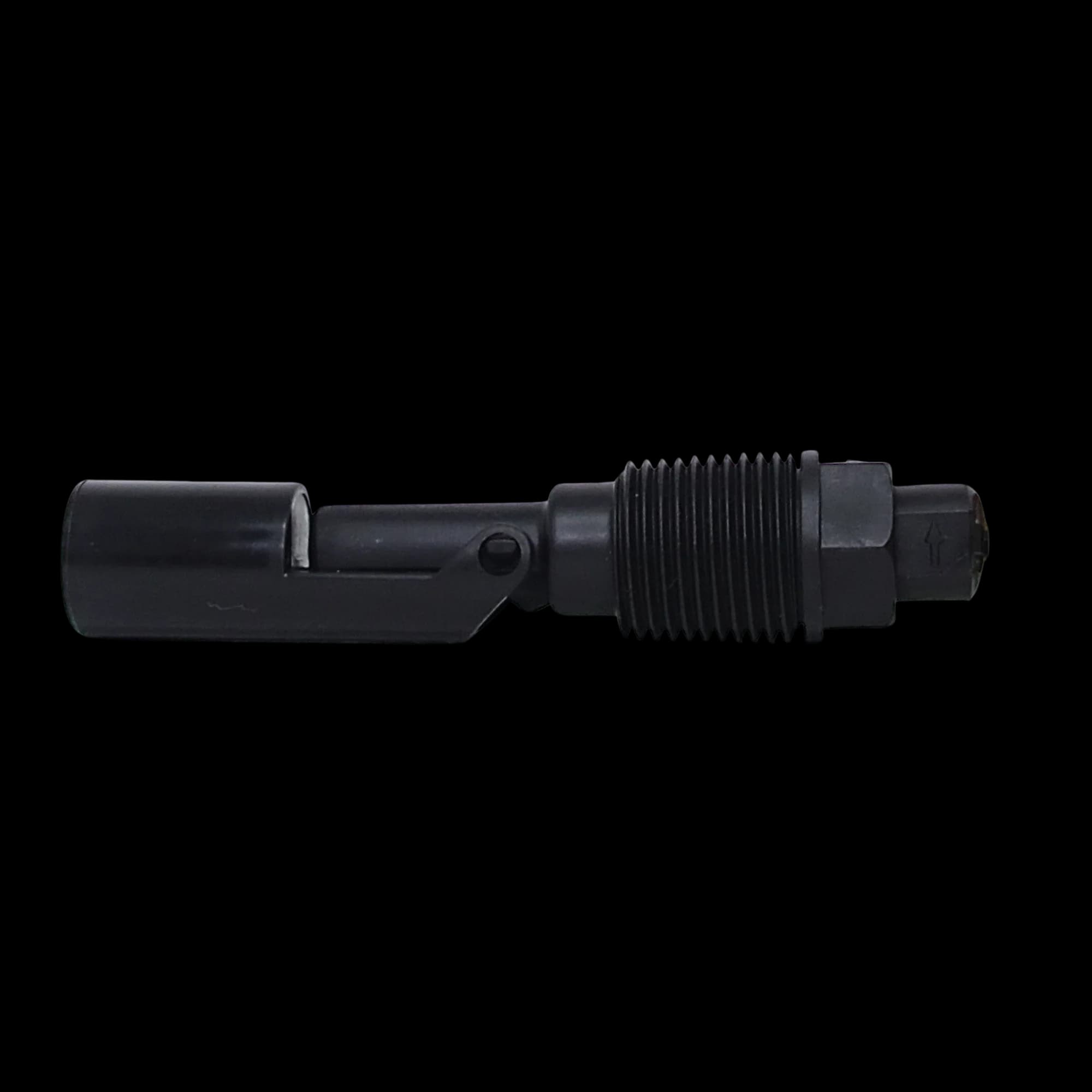

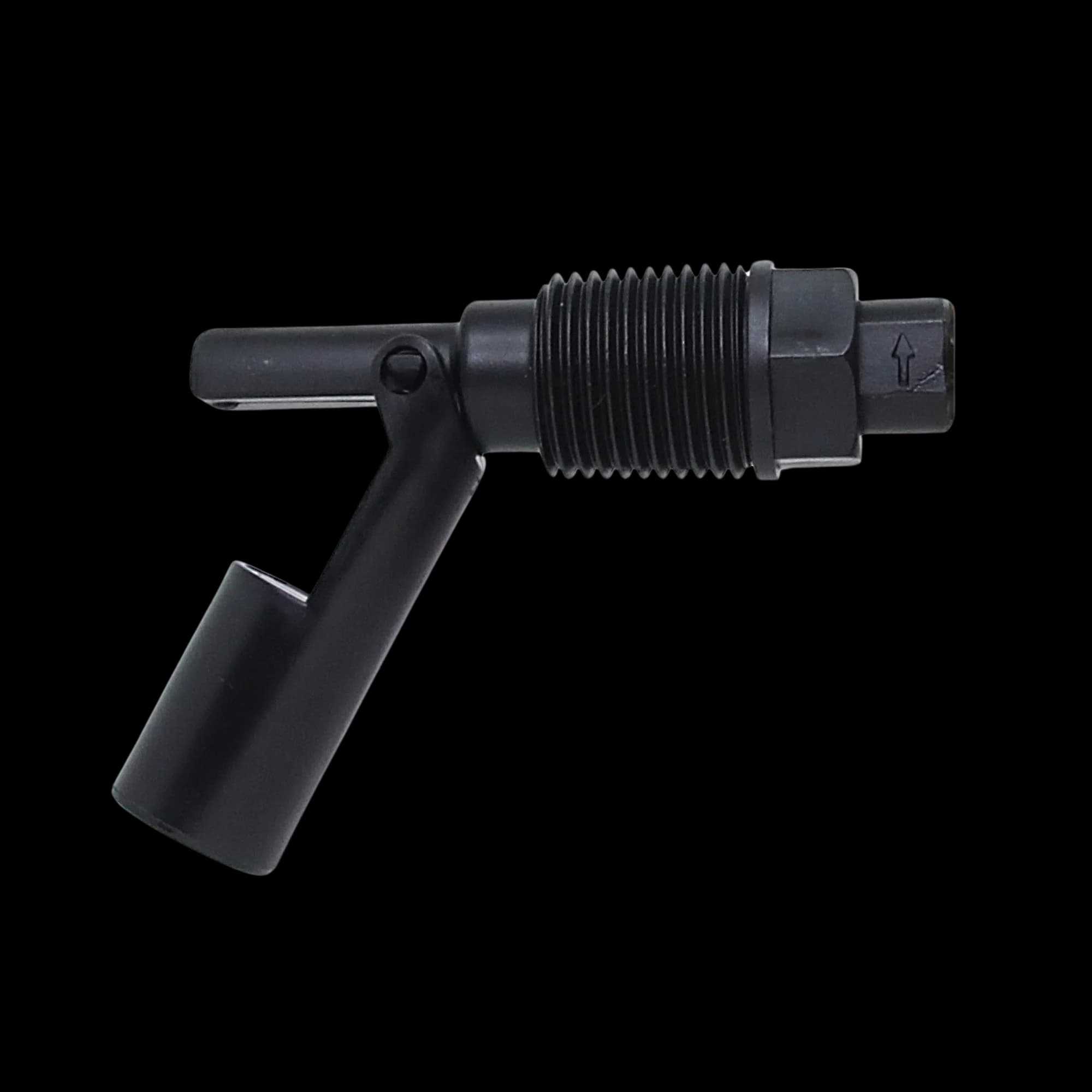

Introdução Os mini-interruptores de nível são dispositivos eletromecânicos compactos, simples e estão prontos para serem instalados em qualquer espaço pequeno. Podem suportar produtos químicos, altas temperaturas e pressões se o usuário selecionar corretamente o material do flutuador indicando níveis para fins de controle e automação. Principais aplicações São aplicações típicas dos sensores de nível RF: Controle e supervisão do nível em reservatórios de água, produtos químicos lubrificantes, combustíveis, destiladores, etc. Funcionamento Quando o campo magnético de um ímã permanente colocado na boia de flutuação se aproxima de um relé reed inserido na haste fixa, o contato atraca e fecha um circuito elétrico. Quando o campo magnético é afastado, o contato é desfeito e o circuito elétrico abre. GRAVIDADE ESPECÍFICA Os níveis de atuação foram estipulados com base na gravidade específica da água (SG=1). Se o líquido a ser monitorado tiver um SG muito diferente, o flutuador não aciona o reed. Recomendamos verificar qual o SG do produto a ser monitorado. PROTEÇÃO Cargas indutivas - Nunca chavear diretamente válvulas solenoides, motores ou interruptores magnéticos, visto que os contatos dos relés reed serão submetidos a altas tensões induzidas durante a abertura dos contatos. A aplicação de circuitos de proteção, tais como, RC, varistores ou diodos são recomendáveis. Cargas capacitivas - Ao chavear cargas capacitivas, como capacitores, lâmpadas incandescentes, etc. os contatos dos relés reed serão submetidos a um aumento significativo da corrente atual. Nestas condições a aplicação de supressores de surtos ou limitadores de corrente são recomendáveis. Dados técnicos Tensão máxima de comutação 220 Vac/200 Vcc Corrente máxima de comutação* 0,5 A Potência máxima de comutação * 50 W Pressão máxima RF-OH11D: ATM Demais: 4 kg/cm² Densidade do líquido (SG) RF-OH11D: 0,6 RF-OH21D: 0,65 RF-OH31D: 0,65 RF-OH41D: 0,55 RF-OH51D: 0,55 Cabo de ligação 2 x 22 AWG x 30 cm Grau de proteção da saída elétrica IP66 Temperatura de operação -20°C a 80°C Material Polipropileno (PP) Peso RF-OH11D: 25 g RF-OH21D: 22 g RF-OH31D: 21 g RF-OH41D: 20 g RF-OH51D: 25 g
