Descrição

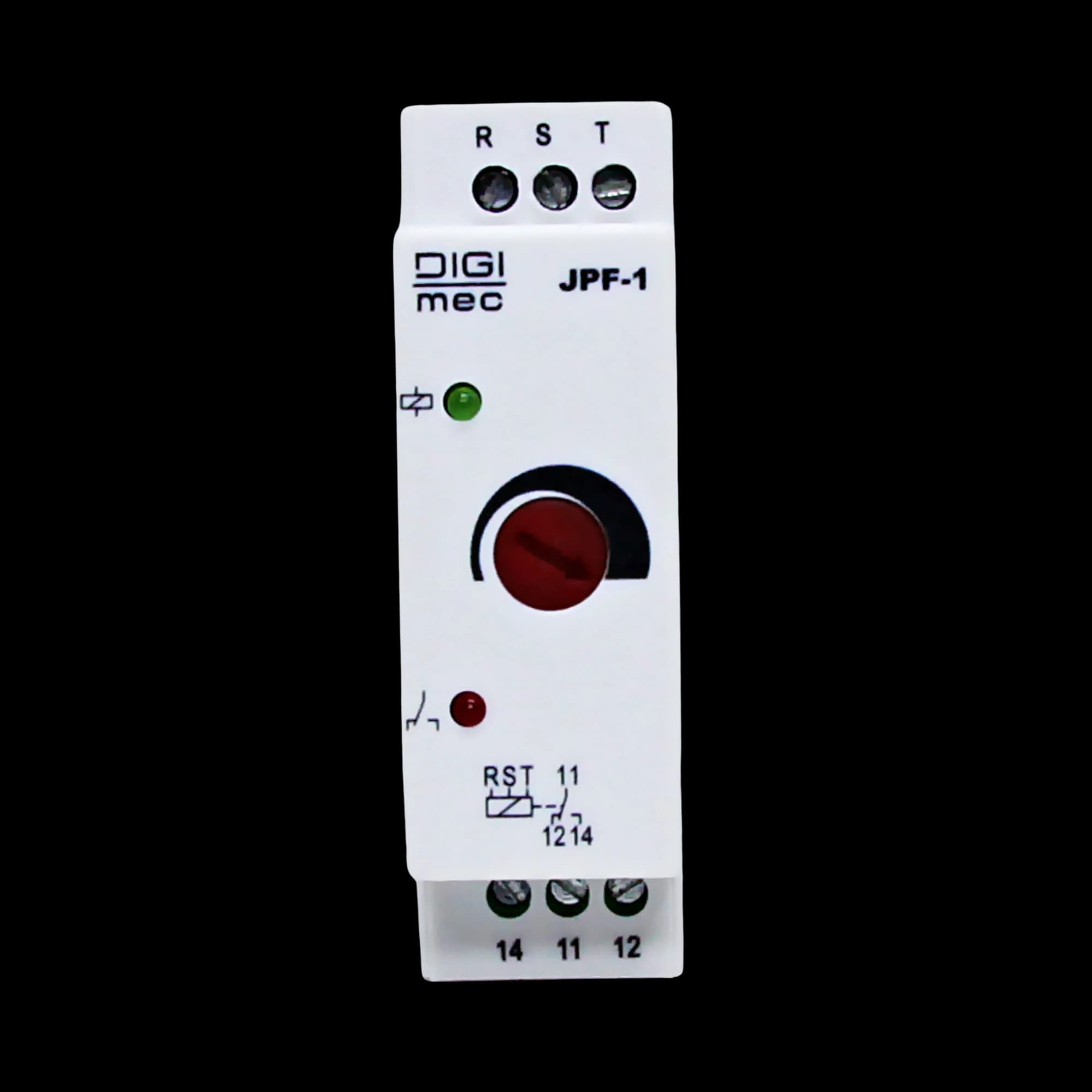

Os relés de falta de fase JPF-1 foram desenvolvidos pela Digimec para proteção de equipamentos elétricos trifásicos, que não podem operar quando faltar uma fase na alimentação. Trabalham sob o princípio de funcionamento de assimetria angular e modular entre fases. Assimetria modular é um desequilíbrio acentuado dos valores de tensão entre as fases, cada fase apresenta um valor de tensão. Ocorre quando há desbalanceamento das cargas entre as fases. Assimetria angular é uma defasagem diferente de 120° entre si em um sistema trifásico. Ocorre com a queda de uma das fases originando um retorno de tensão (fase fantasma). Com tamanho compacto, podem ser acondicionados em pequenos espaços. Montados em caixa plástica, apresentam alta resistência a choques, vibrações, além de possuírem um sistema de fácil fixação em trilho DIN ou por parafusos (mediante um adaptador opcional para as caixas J e D). FUNCIONAMENTO: Alimentando-se o aparelho com as três fases R, S e T, em sequência e após o procedimento de ajuste, o relé de saída comuta seus contatos para a posição de trabalho (led vermelho aceso). Comutará para a posição de repouso (led vermelho apaga) se ocorrer falta de fase por assimetria angular ou modular. DADOS TÉCNICOS: Alimentação (-15% +10%) : 110, 220, 220-380, 220-440, 380 ou 440 Vca (especificar) Frequência da rede : 50 - 60 Hz Falta de fase : Assimetria angular e modular Ajuste da assimetria modular : 10 a 35% Assimetria angular : Fixa em 5% Repetibilidade : 2% Tempo de retorno : 100 ms Tempo de estabilização térmica : < 30 min. Histerese : < 3V Retardo no ligamento : Aproximadamente 3 segundos, fixo Retardo no desligamento : Aproximadamente 3 segundos, fixo Relé de saída : 5 Amp 250Vca máx carga resistiva ? reversível Material dos contatos : AgCdO Vida útil dos contatos : Mecânica (sem carga): 10.000.000 operações Elétrica : (com carga resistiva): 1.000.000 operações Temperatura ambiente : De trabalho: 0 a 50°C De armazenamento: -10 a 60°C Umidade relativa de trabalho : 20 a 90 % sem condensação Material da caixa : Termoplástico Terminais de saída : Parafusos com alojamento fixo Grau de proteção da caixa : IP 51 Grau de proteção nos terminais : IP 20 Capacidade dos terminais : Fio: 2,5 mm² Cabo: 2,5 mm² Condutor com terminal : 2,5 mm² Torque de aperto: 0,5 a 0,6 Nm Fixação : Trilho DIN 35 mm ou parafuso (com acessório para caixa J e D)
