Descrição

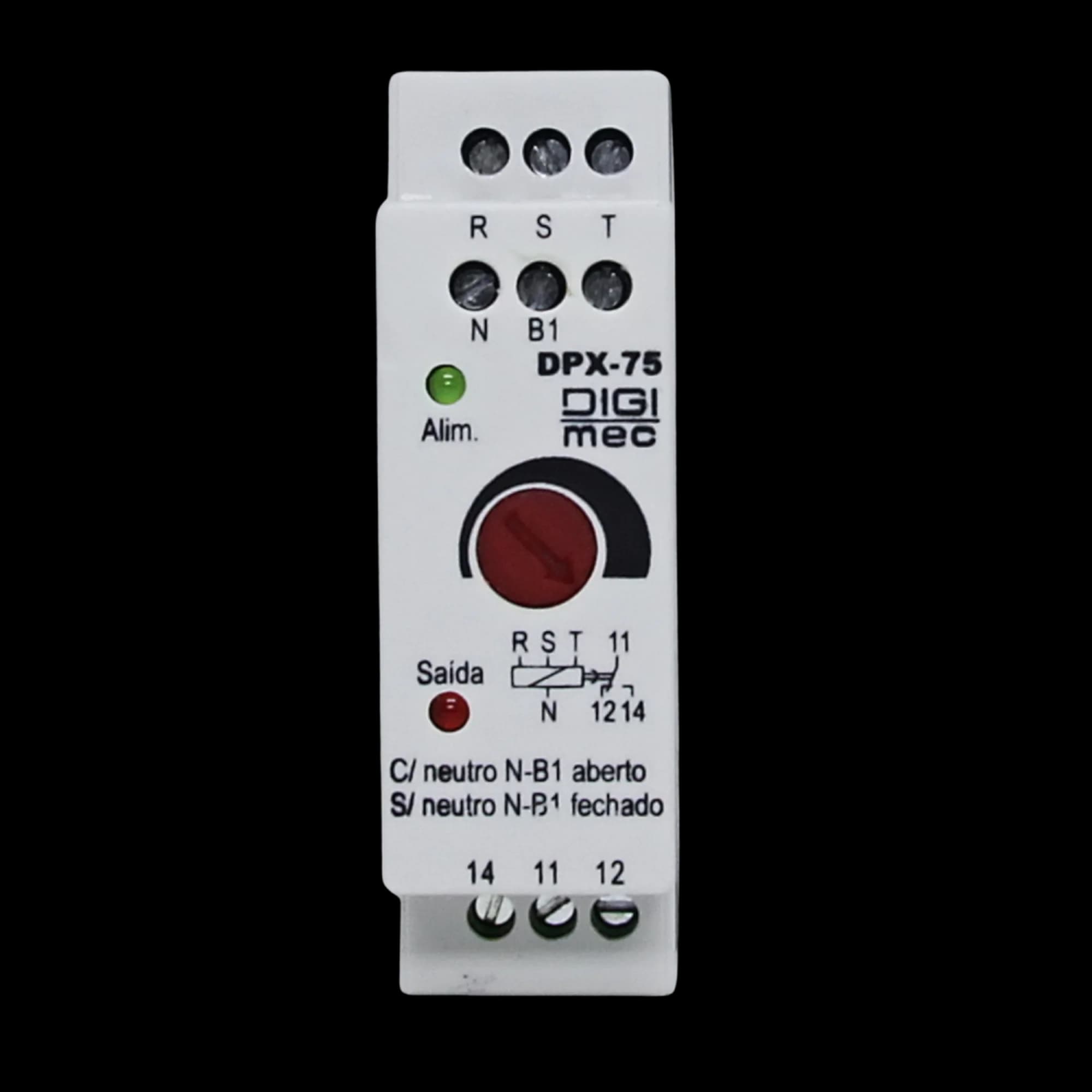

Introdução Os relés de proteção para tensão trifásica, tipos DPX-75 e MPX-75 foram desenvolvidos pela Digimec para proteção de equipamentos elétricos trifásicos que não podem operar quando houver falta de uma das fases ou desequilíbrio acentuado entre fases. Trabalham sob o princípio de assimetria angular e modular entre fases. Com tamanho compacto atendem aos clientes que possuem problemas de espaço em seus painéis. Montados em caixa plástica, apresentam alta resistência a choques, vibrações, além de possuírem um sistema de fácil fixação em trilho DIN ou por parafusos (mediante adaptador opcional para caixas D e J). Funcionamento Alimentando-se o aparelho com as três fases em sequência, o relé de saída comuta seus contatos para a posição de trabalho (led vermelho aceso) após um tempo fixo de aproximadamente 3 segundos. Comutará para a posição de repouso (led vermelho apagado) após um retardo fixo de 3 segundos se ocorrerem: falta de uma das fases, alteração angular ou modular entre fases e/ou a falta de neutro da rede. Para ligações com neutro, basta fechar o jumper de configuração (vide Diagrama de ligação).Dados técnicos Alimentação (-15% +10%) 110, 220, 380 ou 440 Vca Frequência da rede 50 - 60 Hz Consumo 3VA (aproximadamente) Sequência de fase Positiva (RST – STR – TRS) Falta de fase Assimetria angular e modular Ajuste da assimetria modular 10 a 35% Assimetria angular Fixa em 5% Repetibilidade 2% Tempo de retorno 100 ms Histerese < 3V Retardo no Ligamento Aproximadamente 3 segundos, fixo Retardo no desligamento Aproximadamente 3 segundos, fixo Relé de saída 5 Amp 250Vac máx. carga resistiva – reversível Material dos contatos AgCdO Vida útil dos contatos Mecânica (sem carga): 10.000.000 operações Elétrica (com carga resistiva): 1.000.000 operações Temperatura Ambiente De trabalho: 0 a 50°C De armazenamento: -10 a 60°C Umidade relativa de trabalho 20 a 90 % sem condensação Material da caixa Termoplástico Terminais de saída Parafusos com alojamento fixo Grau de proteção da caixa IP 51 Grau de proteção nos terminais IP 20 Capacidade dos terminais Fio: 2,5 mm² Cabo: 2,5 mm² Condutor com terminal: 2,5 mm² Torque de aperto: 0,4 Nm Fixação Trilho DIN 35 mm ou parafuso (com acessório para caixa J e D)
