Descrição

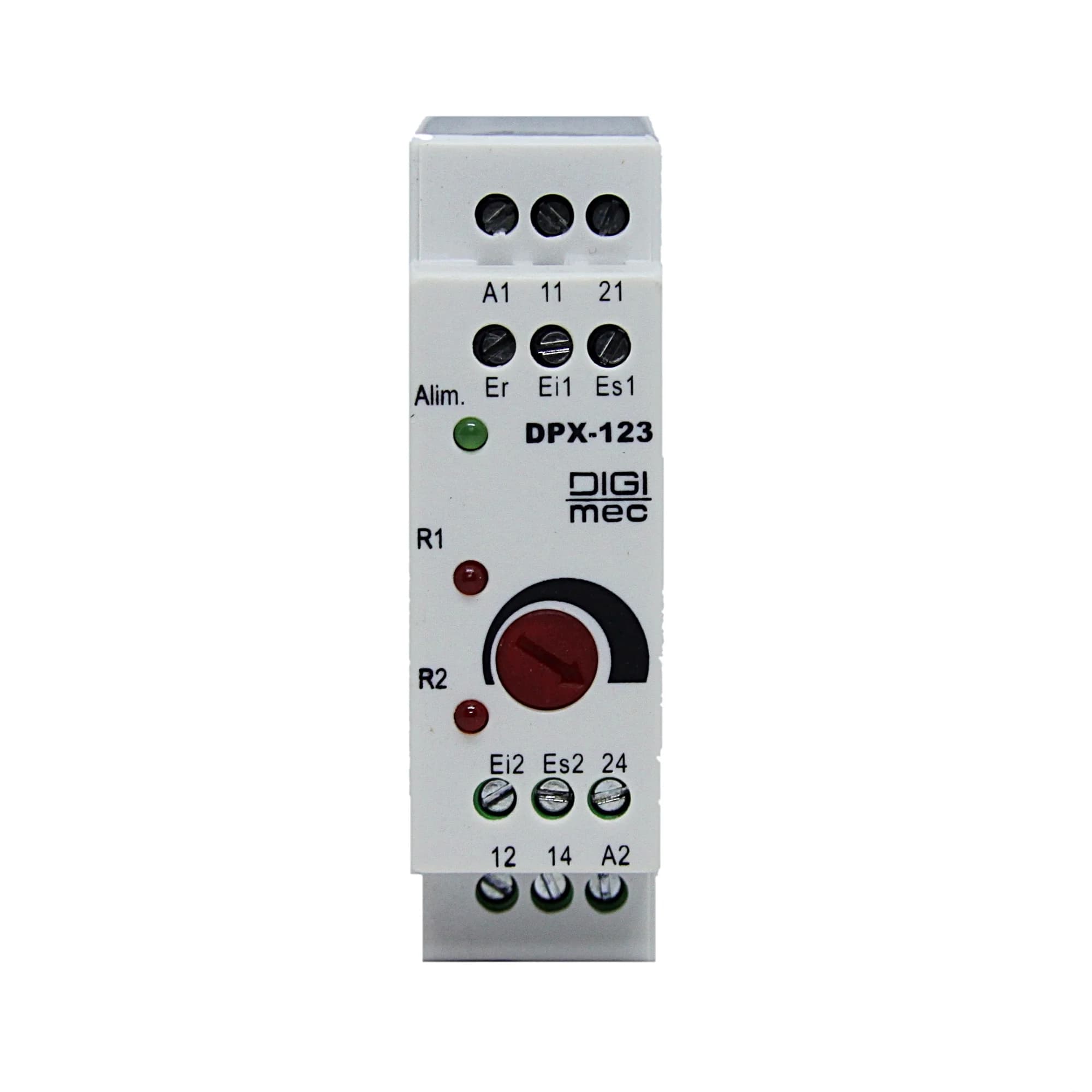

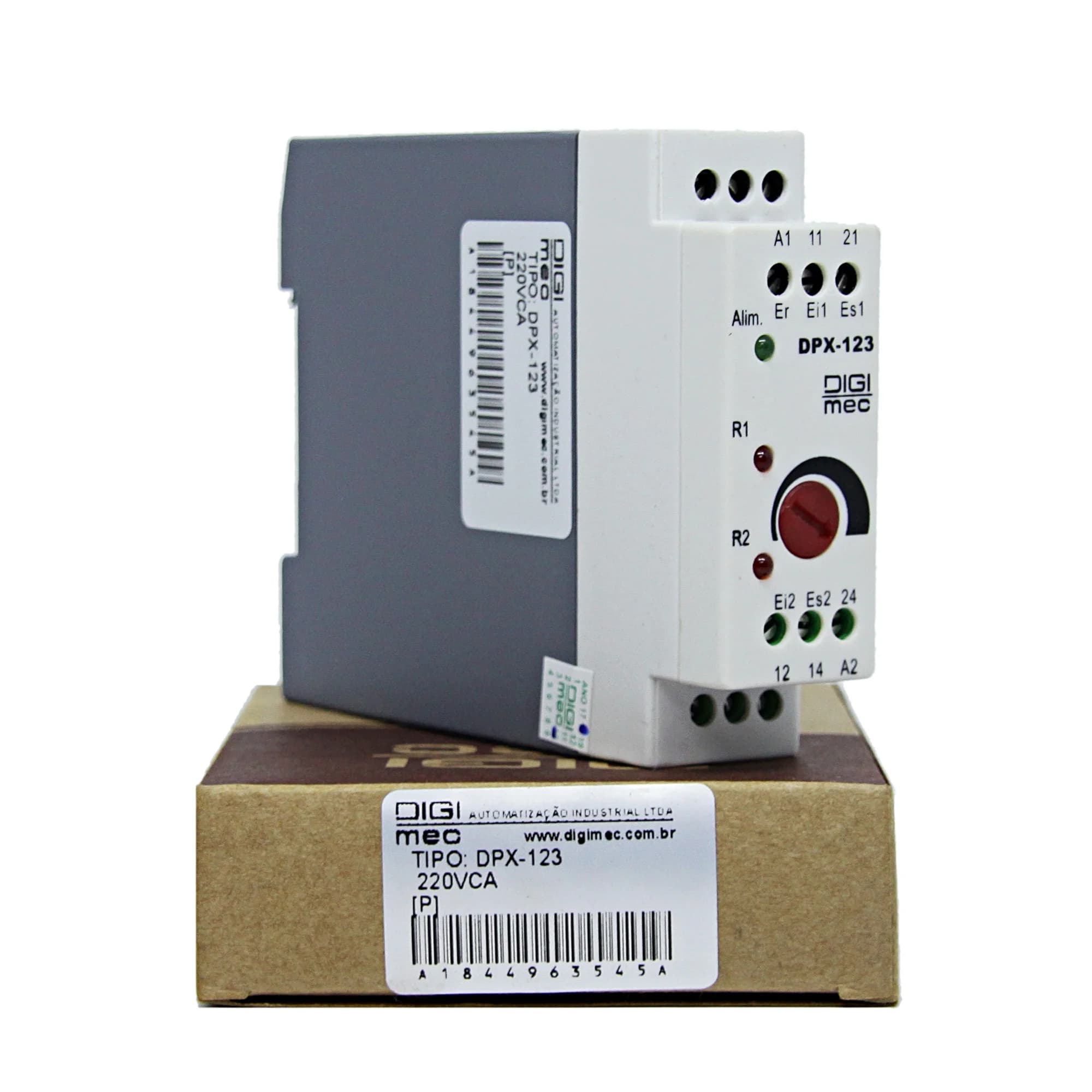

Introdução Os relés de nível eletrônicos tipo DPX-123 foram desenvolvidos para controle e/ou supervisão automática do nível de líquidos condutores de corrente elétrica, não combustíveis, comandando solenoides, contatores de moto bombas ou simplesmente alarmes luminosos e/ou sonoros. O modelo DPX-123 possui alternância em sua saída. Montados em caixas plásticas, compactos, apresentando alta resistência a choques, vibrações e alta imunidade a ruídos elétricos, além de possuírem um sistema de fácil fixação em trilho DIN ou por parafusos (mediante adaptador opcional para caixa D). Possui dois relés de saída para controle de dois dispositivos (alarmes, solenoides, contatores de moto bomba) de forma alternada: energiza e desenergizar primeiro o relé da saída 1, no próximo ciclo energizar e desenergizar o relé da saída 2 e no próximo volta a energizar e desenergizar o relé da saída 1 e assim sucessivamente, alternando o ciclo de trabalho das saídas (como, por exemplo: revezando as bombas). Possui leds indicativos de alimentação e o estado dos relés saída 1 (R1) e saída 2 (R2) acesos quando energizados. Funcionamento O princípio de funcionamento é condutivo, transmitido pelo próprio líquido por meio de eletrodos nele inseridos. Um circuito eletrônico compara os valores com um valor selecionado no frontal através de um trimpot. Quando o líquido condutor cobrir ou descobrir o eletrodo de nível em relação ao eletrodo de referência, estes irão atuar no comando de relés de acordo com os seguintes modos: MODO-1 - Monitorar simultaneamente o nível de dois reservatórios de líquidos, mantendo o superior sempre cheio e prevenindo que o reservatório inferior esvazie completamente. Neste caso, são utilizados três eletrodos em cada reservatório, sendo eles para o reservatório superior: Es1 = Eletrodo nível superior, Ei1 = Eletrodo nível inferior e Er = Eletrodo referência; e para o reservatório inferior os eletrodos: Es2 = Eletrodo nível superior; Ei2 = Eletrodo nível inferior; Er = Eletrodo referência. Exemplo: Caixa d’água alimentada por poço artesiano - Mantém a caixa cheia e protege a bomba submersa de partir com o nível baixo para não danificá-la. O relé de saída estará energizado (bomba Ligada) led saída aceso, quando o líquido estiver cobrindo os dois eletrodos do reservatório inferior (Es2 e Ei2) e assim permanece até que o líquido cubra o eletrodo superior (Es1) do reservatório superior, desenergizando o relé de saída, led saída se apaga. Havendo consumo, o eletrodo superior (Es1) será descoberto, o relé de saída permanece desenergizado. Quando o líquido descobrir o eletrodo inferior (Ei1) o relé de saída será energizado, led saída se acende e assim permanece até que o nível volte a cobrir o eletrodo superior (Es1), desenergizando o relé, e assim sucessivamente. Durante a operação de reposição, o nível do reservatório tende a baixar, podendo descobrir o eletrodo superior do reservatório inferior (Es2). Assim mesmo o relé de saída permanece energizado, visto que ainda há líquido no reservatório inferior. O relé só desenergizará se o nível da caixa superior for atingido ou o eletrodo inferior do reservatório inferior (Ei2) for descoberto (falta de líquido no reservatório). Se esta condição vier a ocorrer, a bomba só voltará a ligar quando os dois eletrodos do reservatório inferior (Ei2 e Es2) forem cobertos novamente. MODO-2 - Controle de nível de um único reservatório, mantendo o mesmo sempre cheio. Neste caso são utilizados três eletrodos para o reservatório: Es1/Ei1/Er (Ex.: caixa d’água). As entradas Es2/Ei2 devem ser conectadas ao eletrodo de referencia (Er) por meio de jumper. O relé de saída permanece energizado até que o líquido cubra o eletrodo superior (Es1) do reservatório, assim desenergizando o relé de saída, led saída se apaga. Havendo consumo, o líquido irá descobrir o eletrodo superior (Es1) do reservatório, o relé de saída permanece desenergizado e somente quando descobrir o eletrodo inferior (Ei1) voltará a energizar o relé de saída, led saída se acende. MODO-3 - Controle de nível de um único reservatório, mantendo o mesmo sempre vazio ou protegendo uma bomba para que somente ligue se o nível de líquido estiver seguro. Neste caso são utilizados três eletrodos para o reservatório inferior, Es2 - Ei2 - Er (Ex.: poço artesiano). As entradas Es1 e Ei1 devem estar desconectadas. O relé de saída permanece desenergizado até que o líquido cubra o eletrodo superior (Es1) do reservatório, energizando o relé de saída, led saída se acende. Havendo consumo, o líquido irá descobrir o eletrodo superior (Es1), o relé de saída permanece energizado e somente quando descobrir o eletrodo inferior (Ei1) voltará a desenergizar o relé de saída, led saída se apaga. Nota: Em todos os modos é possível utilizar somente dois eletrodos em cada reservatório, desta forma tendo um único ponto de nível em cada reservatório atuando sobre o relé, sendo: Reservatório Superior: somente o eletrodo referência (Er) e o eletrodo de nível superior (Es1) e colocando um jumper entre os bornes referentes aos eletrodos superiores (Es1) e inferiores (Ei1). Reservatório Inferior: somente o eletrodo referência (Er) e o eletrodo de nível inferior (Ei2) e colocando um jumper entres os bornes referentes aos eletrodos superiores (Es2) e inferiores (Ei2).
