Descrição

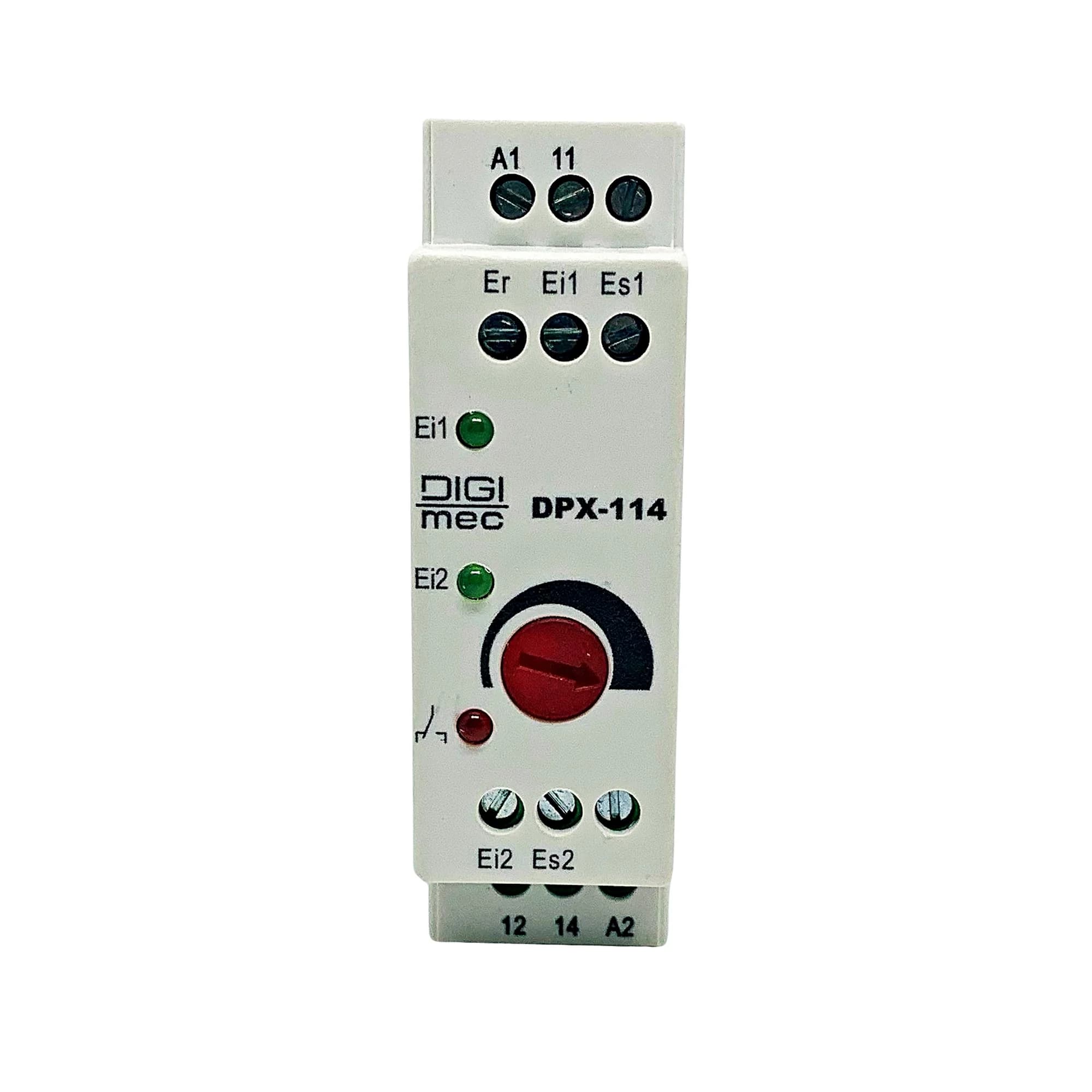

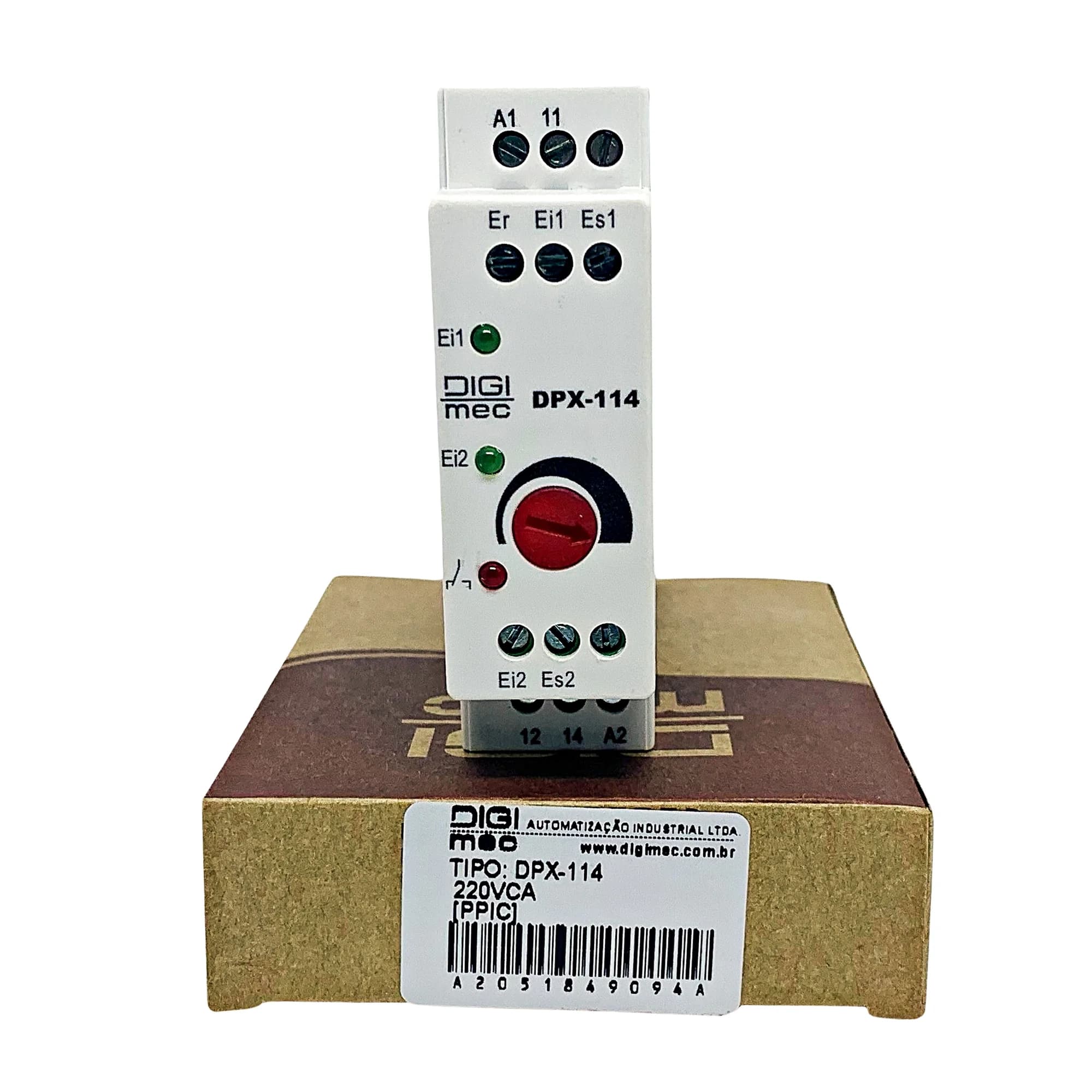

Introdução Os relés de nível eletrônicos tipos DPX-114 foram desenvolvidos para controle e/ou supervisão automática do nível de líquidos condutores de corrente elétrica, não combustíveis, comandando solenoides, contatores de moto bombas ou simplesmente alarmes luminosos e/ou sonoros. Montados em caixas plásticas, compactos, apresentando alta resistência a choques, vibrações e alta imunidade a ruídos elétricos, além de possuírem um sistema de fácil fixação em trilho DIN ou por parafusos (mediante adaptador opcional para caixa D). DPX-114 - Possui um relé de saída para controle de somente um dispositivo (alarme, solenoides, contatores de moto bomba). Possui leds indicativos de eletrodos e relé energizados. Funcionamento O princípio de funcionamento é condutivo, transmitido pelo próprio líquido por meio de eletrodos nele inseridos. Um circuito eletrônico compara os valores com um valor selecionado no frontal através de um trimpot. Quando o líquido condutor cobrir ou descobrir o eletrodo de nível em relação ao eletrodo de referência, estes irão atuar no comando de relés de acordo com os seguintes modos: MODO-1 - Monitorar simultaneamente o nível de dois reservatórios de líquidos, mantendo o superior sempre cheio e prevenindo que o reservatório inferior esvazie completamente. Neste caso, são utilizados três eletrodos em cada reservatório, sendo eles para o reservatório superior: Es1 = Eletrodo nível superior, Ei1 = Eletrodo nível inferior e Er = Eletrodo referência; e para o reservatório inferior os eletrodos: Es2 = Eletrodo nível superior; Ei2 = Eletrodo nível inferior; Er = Eletrodo referência. Exemplo: Caixa d’água alimentada por poço artesiano - Mantém a caixa cheia e protege a bomba submersa de partir com o nível baixo para não danificá-la. O relé de saída estará energizado (bomba Ligada) led saída aceso, quando o líquido estiver cobrindo os dois eletrodos do reservatório inferior (Es2 e Ei2) e assim permanece até que o líquido cubra o eletrodo superior (Es1) do reservatório superior, desenergizando o relé de saída, led saída se apaga. Havendo consumo, o eletrodo superior (Es1) será descoberto, o relé de saída permanece desenergizado. Quando o líquido descobrir o eletrodo inferior (Ei1) o relé de saída será energizado, led saída se acende e assim permanece até que o nível volte a cobrir o eletrodo superior (Es1), desenergizando o relé, e assim sucessivamente. Durante a operação de reposição, o nível do reservatório tende a baixar, podendo descobrir o eletrodo superior do reservatório inferior (Es2). Assim mesmo o relé de saída permanece energizado, visto que ainda há líquido no reservatório inferior. O relé só desenergizará se o nível da caixa superior for atingido ou o eletrodo inferior do reservatório inferior (Ei2) for descoberto (falta de líquido no reservatório). Se esta condição vier a ocorrer, a bomba só voltará a ligar quando os dois eletrodos do reservatório inferior (Ei2 e Es2) forem cobertos novamente. MODO-2 - Controle de nível de um único reservatório, mantendo o mesmo sempre cheio. Neste caso são utilizados três eletrodos para o reservatório: Es1/Ei1/Er (Ex.: caixa d’água). As entradas Es2/Ei2 devem ser conectadas ao eletrodo de referencia (Er) por meio de jumper. O relé de saída permanece energizado até que o líquido cubra o eletrodo superior (Es1) do reservatório, assim desenergizando o relé de saída, led saída se apaga. Havendo consumo, o líquido irá descobrir o eletrodo superior (Es1) do reservatório, o relé de saída permanece desenergizado e somente quando descobrir o eletrodo inferior (Ei1) voltará a energizar o relé de saída, led saída se acende. MODO-3 - Controle de nível de um único reservatório, mantendo o mesmo sempre vazio ou protegendo uma bomba para que somente ligue se o nível de líquido estiver seguro. Neste caso são utilizados três eletrodos para o reservatório inferior, Es2 - Ei2 - Er (Ex.: poço artesiano). As entradas Es1 e Ei1 devem estar desconectadas. O relé de saída permanece desenergizado até que o líquido cubra o eletrodo superior (Es1) do reservatório, energizando o relé de saída, led saída se acende. Havendo consumo, o líquido irá descobrir o eletrodo superior (Es1), o relé de saída permanece energizado e somente quando descobrir o eletrodo inferior (Ei1) voltará a desenergizar o relé de saída, led saída se apaga. Nota: Em todos os modos é possível utilizar somente dois eletrodos em cada reservatório, desta forma tendo um único ponto de nível em cada reservatório atuando sobre o relé, sendo: Reservatório Superior: somente o eletrodo referência (Er) e o eletrodo de nível superior (Es1) e colocando um jumper entre os bornes referentes aos eletrodos superiores (Es1) e inferiores (Ei1). Reservatório Inferior: somente o eletrodo referência (Er) e o eletrodo de nível inferior (Ei2) e colocando um jumper entres os bornes referentes aos eletrodos superiores (Es2) e inferiores (Ei2).
