Descrição

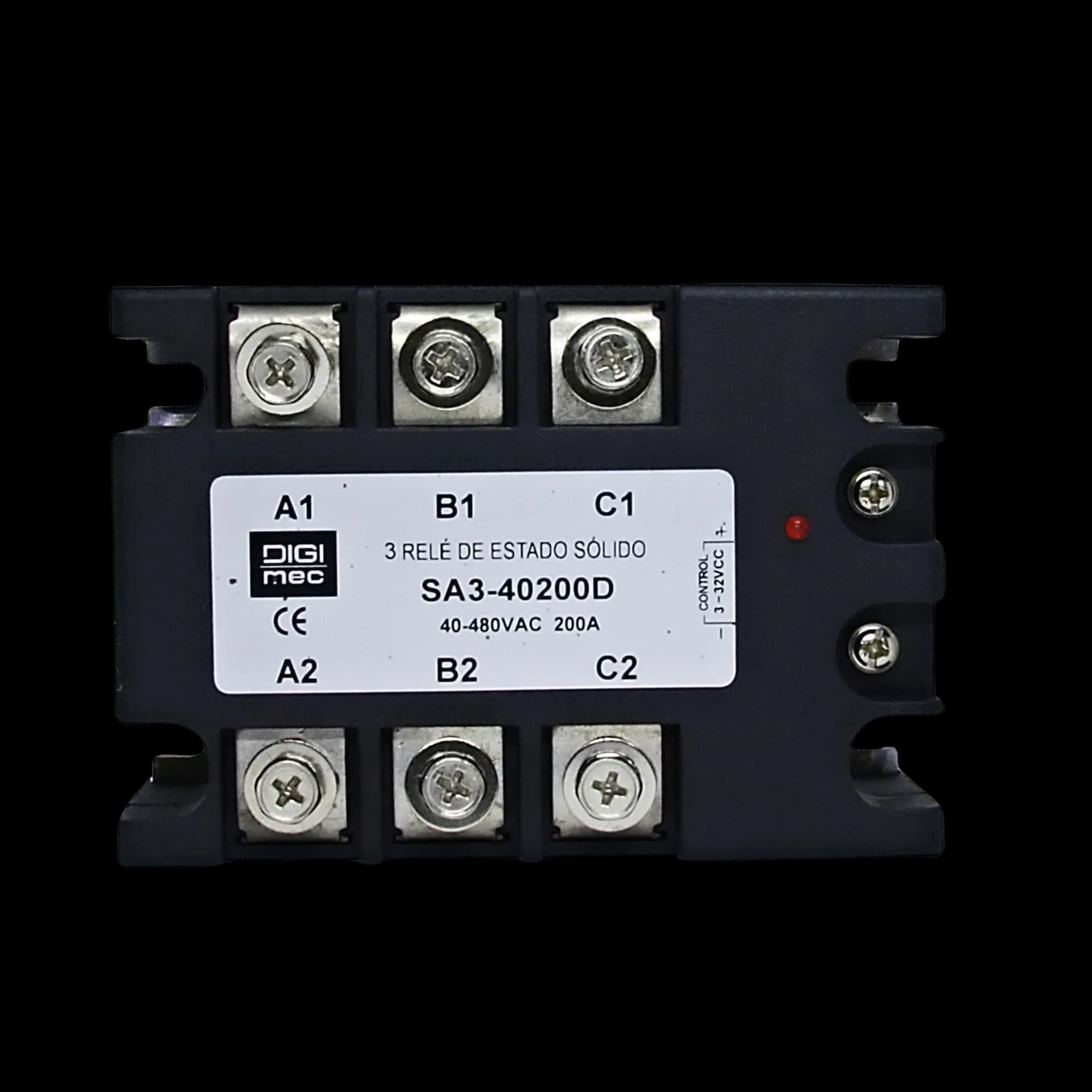

Introdução CARACTERÍSTICA Relés de estado sólido para correntes de acionamento de 10 a 300 Amp. Tensão de acionamento de 3 a 32 Vcc ou de 90 a 280 Vca. Tensão de carga de 48 a 480 Vca. Tecnologia duplo SCR Dados técnicos De entrada Tensão de controle 3 a 32 Vcc 90 a 280 Vca Mínima tensão de trabalho 3 Vcc 90 Vca Mínima tensão de repouso 1 Vcc 1 Vca Tensão reversa máxima 32 Vcc - Corrente máxima de entrada (5 V/12 V) 33/56 mAac (220 Vca) 13 mAac De saída Corrente de trabalho 10A= 3 × 10 Arms 15A= 3 × 15Arms Arms Corrente de pico, 20ms (máx.) 10A= 200 15A= 250 Tensão de trabalho 10A= 40-480 Vrms 15A= 40-480 Vrms Pico de tensão 10A= 1200 Vpk 15A=1200Vpk Tempo máximo de desacionamento 10A=8 ms (½ ciclo) 15A=8ms(½ ciclo) Queda de tensão Imax 10A= 1,6 Vrms 15A= 1,6 Vrms Resistência térmica (Rthjc) 10A= 0,75 15A= 0,65 Corrente de trabalho 60A=3 x 60 80A=3x80 Corrente de pico, 20ms (máx.) 60A= 600 80A= 1000 Tensão de trabalho 60A=40-480 Vrms 80A=40-480 Vrms Pico de tensão 60A=1200 Vpk 80A=1200Vpk dv / dt (mín) 60A=500 V / µs 80A=500V/µs Tempo máximo de desacionamento 60A=8 ms (½ ciclo) 80A=8ms(½ ciclo) Queda de tensão Imax 60A= 1,6 Vrms 80A=1,6Vrms Resistência térmica (Rthjc) 60A=0,38 80A=0,34 Corrente de trabalho 150A=3X150 200A=3X200 Corrente de pico, 20ms (máx.) 150A=1800 200A=2100 Tensão de trabalho 150A= 40-480 Vrms 200A=40-480 Vrms Pico de tensão 150A=1200Vpk 200A=1200Vpk dv / dt (mín) 150A=500 V/µs 200A=500V/µs Tempo máximo de desacionamento 150A=8 ms (½ ciclo) 200A=8ms(½ ciclo) Queda de tensão Imax 150A=1,6 Vrms 200A=1,6Vrms Resistência térmica (Rthjc) 150A= 0,14 200A=0,09 Parâmetros de Saida No estado de tensão de pico 1,8 Vrms Tempo de operação (máx.)"Z" ½ ciclo Tempo de operação (máx.)"R" 1 mSec Tempo de repouso (máx.)"Ciclo" ½ ciclo Tempo de repouso (máx.)"A2" 40 mSec Faixa de frequência 47 a 63 Hz Especificações gerais Dielétricas (entrada/saída) 2500 Vrms Capacitância 10 pF Placa Base Cobre, níquel Case cor Preto Temperatura de trabalho -30° a 80°C Indicador de estado de função Leds Peso 430g case A / 1200g case B
