Descrição

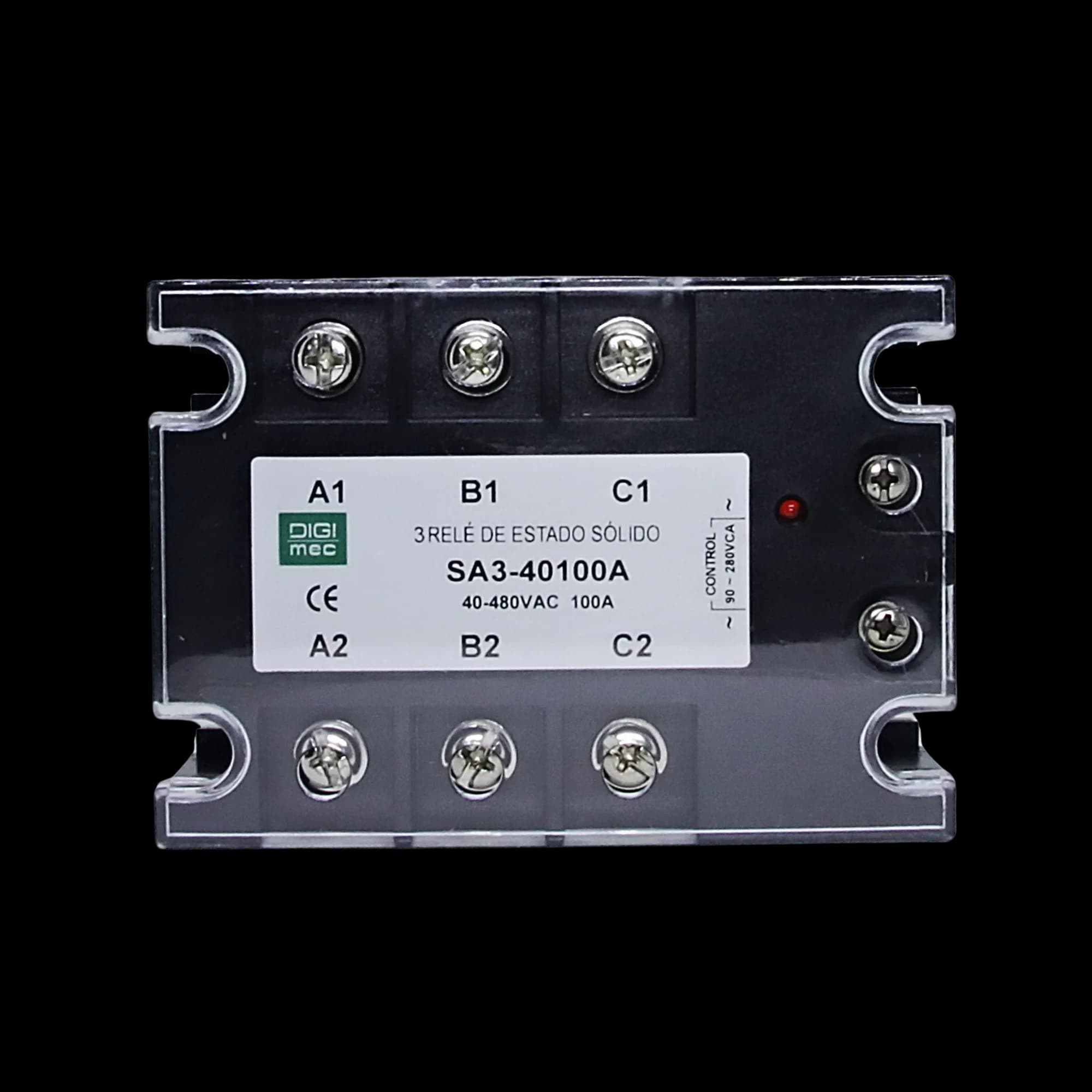

Introdução CARACTERÍSTICA Relés de estado sólido para correntes de acionamento de 10 a 300 Amp. Tensão de acionamento de 3 a 32 Vcc ou de 90 a 280 Vca. Tensão de carga de 48 a 480 Vca. Tecnologia duplo SCR Dados técnicos De entrada Tensão de controle 3 a 32 Vcc 90 a 280 Vca Mínima tensão de trabalho 3 Vcc 90 Vca Mínima tensão de repouso 1 Vcc 1 Vca Tensão reversa máxima 32 Vcc - Corrente máxima de entrada (5 V/12 V) 33/56 mAac (220 Vca) 13 mAac De saída Corrente de trabalho 25A= 3 × 25 Arms 40A= 3 × 40 Arms Corrente de pico, 20ms (máx.) 25A= 300 40A= 400 Tensão de trabalho 25A=40-480 Vrms 40A=40-480 Vrms Pico de tensão 25A= 1200 Vpk 40A=1200Vpk Tempo máximo de desacionamento 25A=8ms(½ ciclo) 40A=8ms(½ ciclo) Queda de tensão Imax 25A= 1,6 Vrms 40A= 1,6 Vrms Resistência térmica (Rthjc) 25A= 0,55 40A= 0,46 Corrente de trabalho 100A= 3 x 100 120A= 3 x 120 Corrente de pico, 20ms (máx.) 100A= 1200 120A= 1500 Tensão de trabalho 100A=40-480Vrms 120A=40-480 Vrms Pico de tensão 100A=1200Vpk 120A=1200Vpk dv / dt (mín) 100A=500 V / µs 120A=500 V / µs Tempo máximo de desacionamento 100A=8 ms (½ ciclo) 120A= 8 ms (½ ciclo) Queda de tensão Imax 100A= 1,6 Vrms 120A= 1,6 Vrms Resistência térmica (Rthjc) 100A= 0,23 120A= 0,23 Corrente de trabalho 250A= 3X250 300A=3X300 Corrente de pico, 20ms (máx.) 250A=3200 300A=3800 Tensão de trabalho 250A=40-480Vrms 300A=40-480 Vrms Pico de tensão 250A=1200Vpk 300A=1200Vpk dv / dt (mín) 250A=500V µs 300A=500V/µs Tempo máximo de desacionamento 250A=8ms(½ciclo) 300A=8ms(½ ciclo) Queda de tensão Imax 250A=1,6Vrms 300A=1,6Vrms Resistência térmica (Rthjc) 250A= 0,072 300A= 0,065 Parâmetros de Saida No estado de tensão de pico 1,8 Vrms Tempo de operação (máx.)"Z" ½ ciclo Tempo de operação (máx.)"R" 1 mSec Tempo de repouso (máx.)"Ciclo" ½ ciclo Tempo de repouso (máx.)"A2" 40 mSec Faixa de frequência 47 a 63 Hz Especificações gerais Dielétricas (entrada/saída) 2500 Vrms Capacitância 10 pF Placa Base Cobre, níquel Case cor Preto Temperatura de trabalho -30° a 80°C Indicador de estado de função Leds Peso 430g case A / 1200g case B
