Descrição

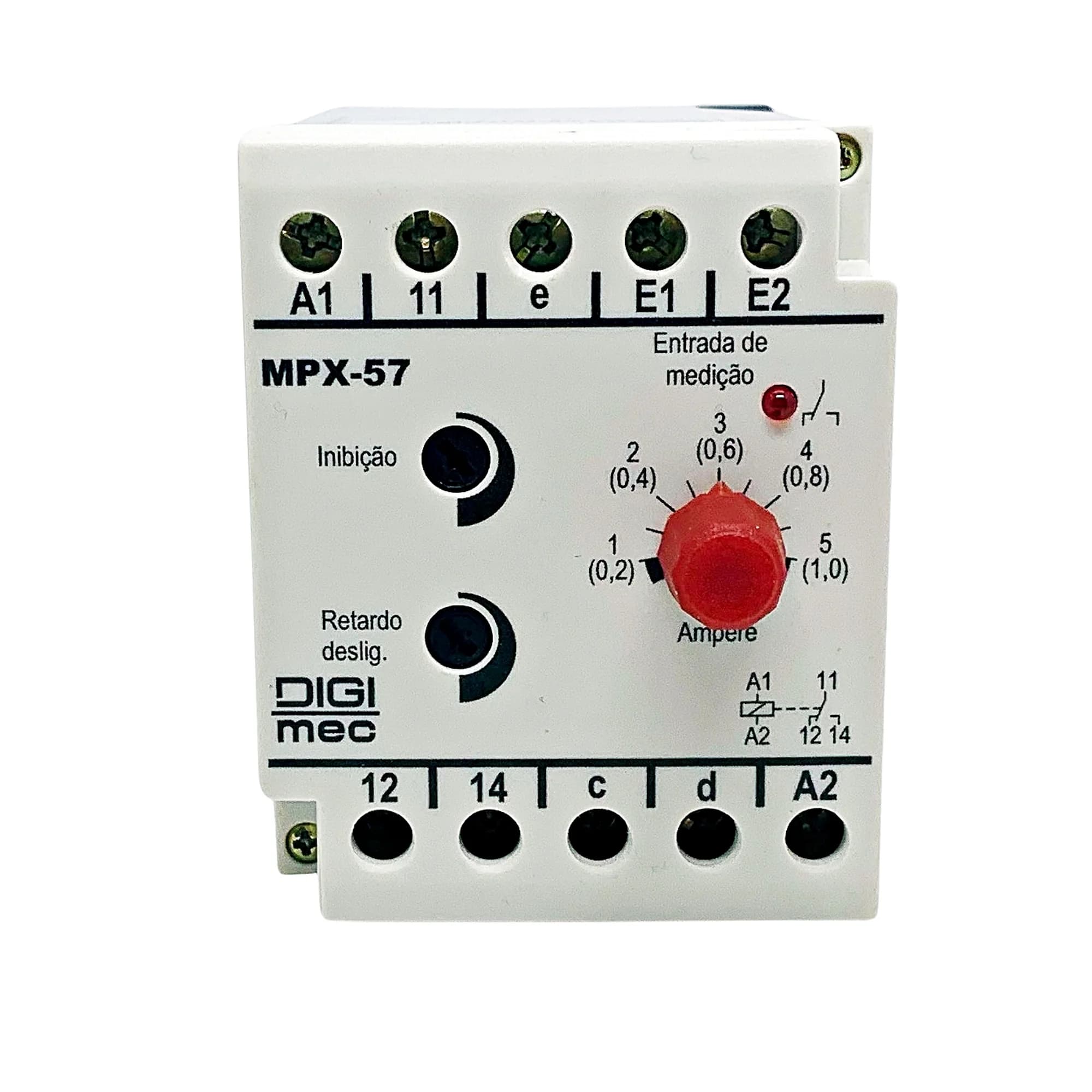

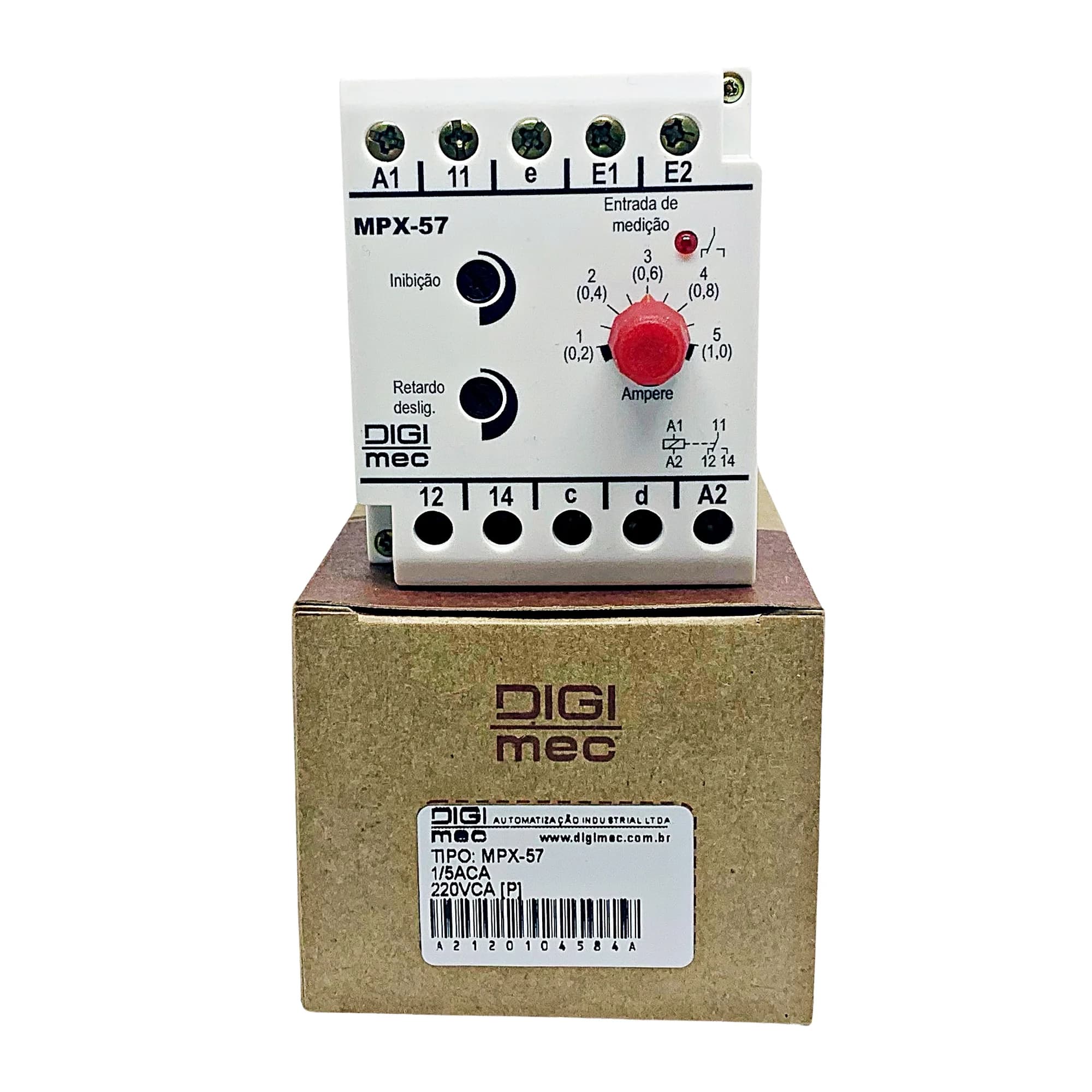

Introdução O relé de corrente MPX-57 foi desenvolvido pela Digimec para proteção de equipamentos elétricos monofásicos que não podem operar quando a corrente que circula pelo circuito de carga estiver acima ou abaixo de seu valor nominal. Montado em caixa plástica, apresenta alta resistência a choques, vibrações, além de possuir um sistema de fácil fixação em trilho DIN ou por parafusos. Funcionamento Este modelo pode supervisionar sub ou sobrecorrente por meio do fechamento ou não de um jumper de ligação. Além de um trimpot de ajuste da corrente a ser monitorada, possui também em seu frontal um trimpot para ajuste do tempo de inibição e um trimpot para ajuste do tempo de retardo no desligamento do relé de saída. No modo de Subcorrente: ”Jumper” c – d = "FECHADO", ao energizar o aparelho o relé de saída é energizado e aguarda a estabilização da corrente, a qual deve ficar acima do valor ajustado no trimpot de corrente. Se a corrente cair para um valor abaixo do valor ajustado o relé é desenergizado após decorrido o tempo de retardo. Se a corrente voltar a subir o relé é energizado ao atingir o valor da histerese mais o valor ajustado. No modo de Sobrecorrente: ”Jumper” c - d =" ABERTO", ao energizar o aparelho o relé de saída é energizado e aguarda a estabilização da corrente, a qual deve ficar abaixo do valor ajustado no trimpot de corrente. Se a corrente subir para um valor acima deste valor o relé é desenergizado somente após decorrido o tempo de retardo. Se a corrente cair o relé é energizado ao atingir o valor da histerese menos o valor ajustado. O Relé de corrente MPX-57 permite selecionar através de “Jumper” a escala de corrente na entrada: -"Jumper" e / E1 = "FECHADO" => escala 1 = 0 -1 Aca -"Jumper" e / E1 = "ABERTO" => escala 2 = 0 -5 Aca
