Descrição

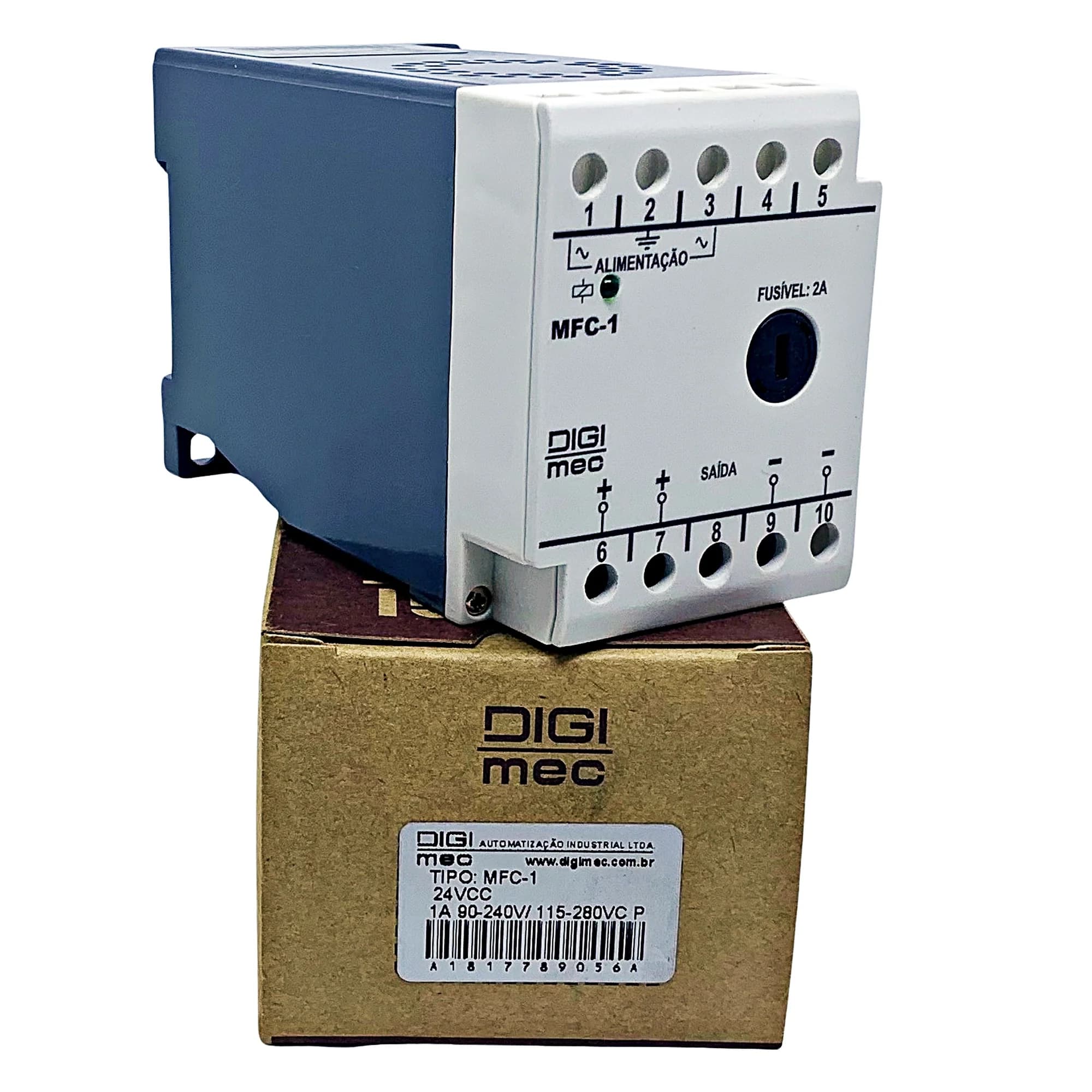

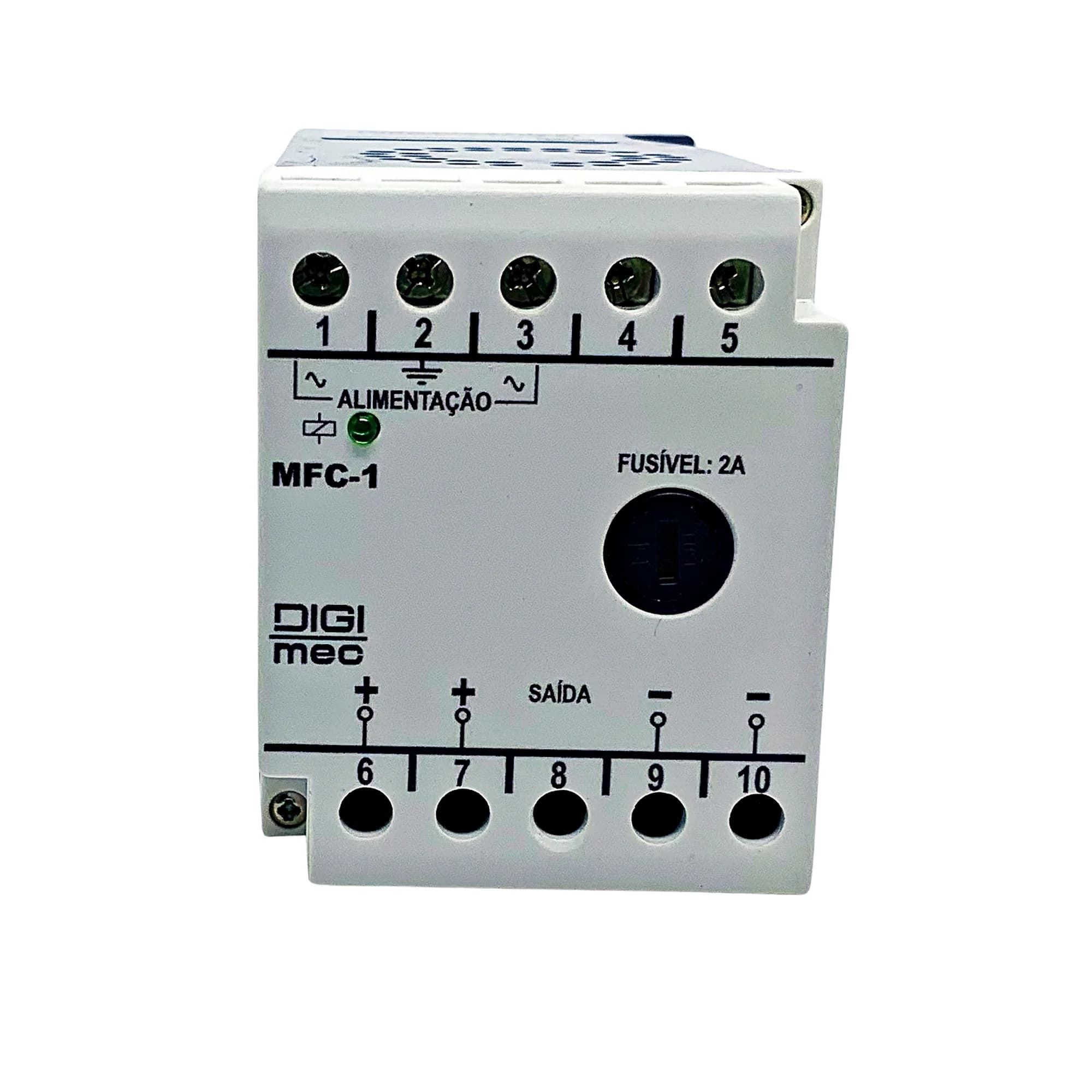

Introdução A fonte de alimentação chaveada tipo MFC-1 da Digimec foi desenvolvida para fornecer uma tensão contínua e estabilizada. Confeccionada em caixa plástica, para montagem interna em painéis elétricos com fixação através de trilho DIN ou parafusos. Principais aplicações Sua principal aplicação está em pesquisas científicas, universitárias e industriais, manutenção eletrônica. Pode comandar: Contadores de peças em esteiras rolantes Freios Máquinas contínuas Embaladoras Seladoras Etiquetadoras, etc. Funcionamento A fonte tipo MFC tem como princípio fornecer tensão estabilizada e constante para outros equipamentos que não podem operar com tensões variáveis em sua alimentação. A fonte é alimentada com uma tensão máxima de 240 Vca/280 Vcc pelos bornes A1 e A2 e fornecem uma tensão contínua de 12 ou 24 Vcc, conforme especificado. Dados técnicos Alimentação 90-240 Vca/115-280 Vcc Frequência de rede 50-60 Hz Tensão de saída 12 ou 24 Vcc (especificar) Corrente máxima de saída 1 A Potencia de saída Saída 24 Vcc: 24 W Saída 12 Vcc: 12 W Tempo de estabilização térmica < 30 min Temperatura de trabalho 0 a 50 °C Temperatura de armazenamento - 10 a + 60 °C Umidade relativa de trabalho 20 a 90 % sem condensação Grau de proteção da caixa IP 51 Grau de proteção nos terminais IP 20 Material da caixa Termoplástico Material dos contatos AgCdO Capacidade dos terminais Fio: 2,5 mm² Cabo: 2,5 mm² Condutor com terminal: 2,5 mm² Torque de aperto: 0,4 Nm Fixação Trilho DIN 35 mm ou parafuso
