Descrição

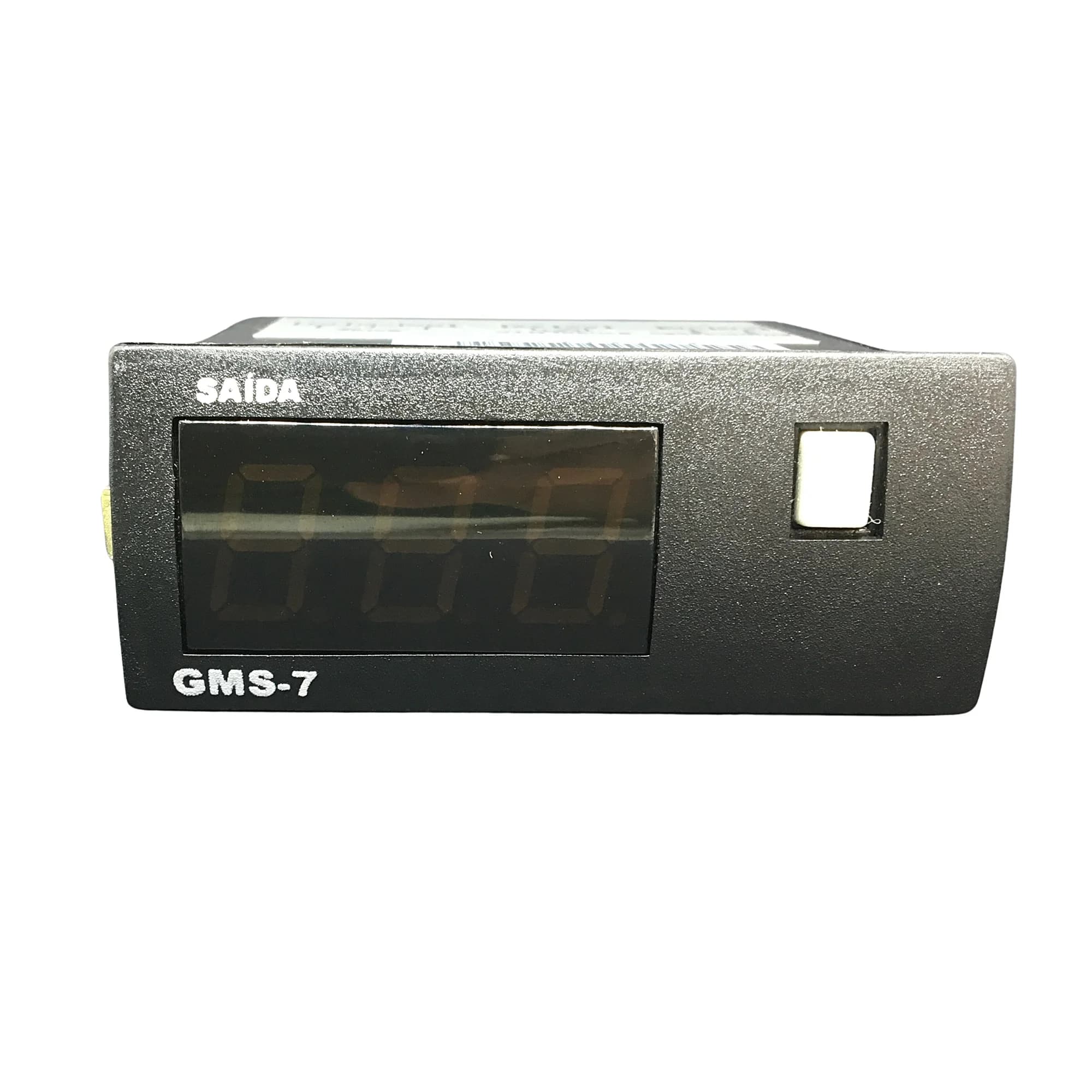

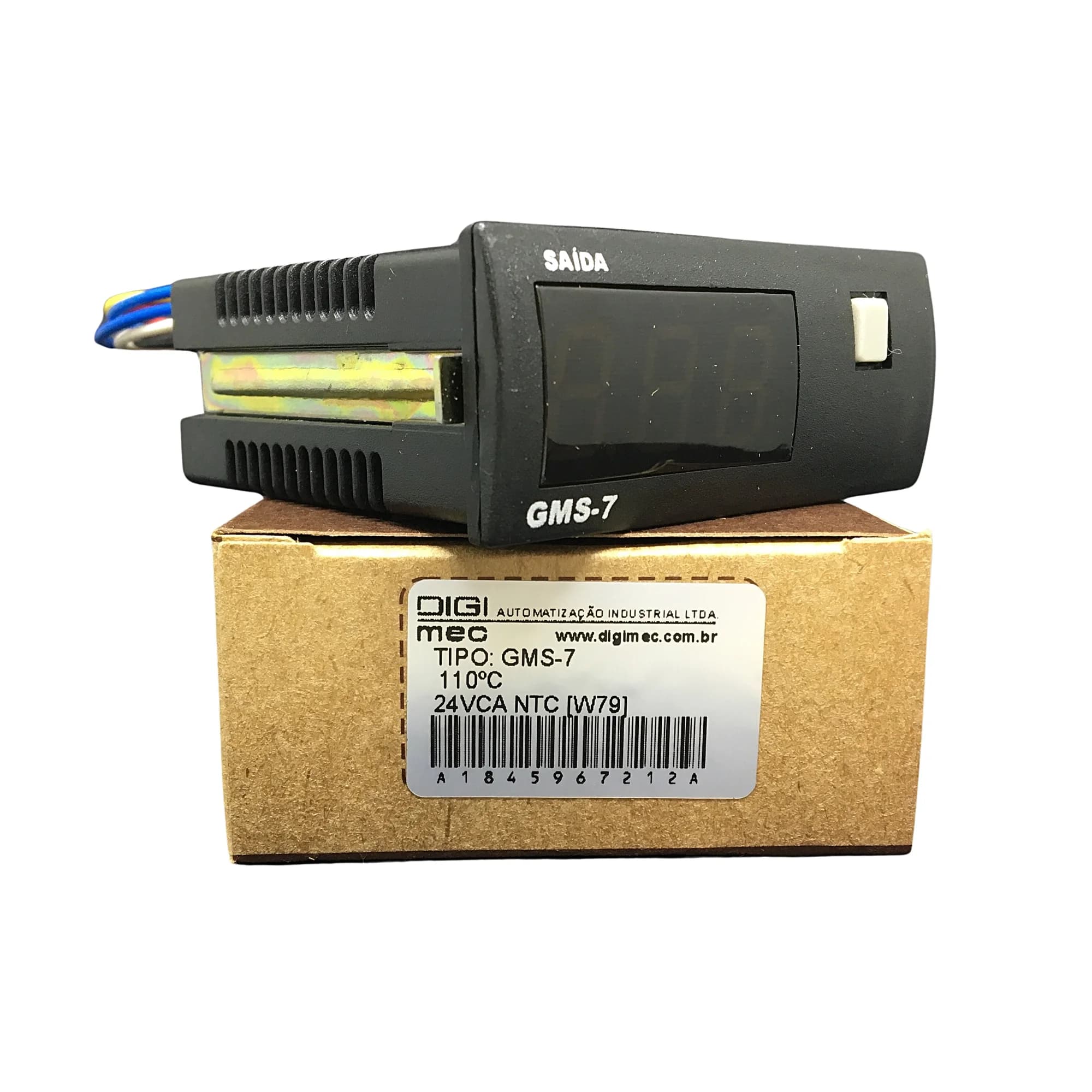

GMS-7 110 24V/50~60Hz NTC W79 Controlador Microprocessado de Temperatura escala 0 a 40ºC, alimentação 24V/50~60Hz, saída reversível relé 5 Amp max 250Vca, sensor NTC 10K 25° B=3435 Aplicação: Trocador de Calor. O acesso aos parâmetros programáveis é feito pela tecla frontal, que os apresenta em forma de menu conforme tabela abaixo. Nível 1 pressione a tecla por 2 segundos, aparecerá o parâmetro SP. Após 2 segundos aparecerá o valor da temperatura ajustada cujo valor se apresentará piscando. Para alterá-lo pressione a tecla novamente. Mantenha a tecla pressionada até que o display mostre o valor desejado. Após 4 segundos o aparelho retomará a operação normal indicando a temperatura que o sensor estiver lendo naquele momento. Nível 2 pressione a tecla por 6 segundos aparecerá o parâmetro cd. Após 2 segundos o display mostrará o valor 0 piscando. Pressione a tecla até aparecer 23 (senha de acesso). Após 2 segundos aparecerá o parâmetro dF e após 4 segundos o valor deste parâmetro piscando. Para alterar o valor do parâmetro, pressione a tecla enquanto o valor estiver piscando até o valor desejado. Após 4 segundos será mostrado o parâmetro seguinte e assim sucessivamente até o ultimo parâmetro, voltando para o modo de indicação normal. Lembrete: os valores mudam somente em ordem crescente. Caso o valor desejado for ultrapassado, continue pressionando a tecla para atingir o maior valor e recomece pelo menor. Se a tecla for pressionada enquanto o parâmetro estiver sendo exibido, o aparelho volta para a indicação inicial. SP Set-point (valor de controle) ajustável em toda escala 30 Cd Senha 023 DF Diferencial - Histerese do relé de saída (regulável de 0,1 a 20,0) 1 Op Modo de controle – aquecimento (1) / resfriamento (0) 1 OF Shift – Deslocamento para correção do sensor (ajustável de –10 a +10°C) 0 Diagrama de Ligação: Sensor NTC Saída AM VM AZ AZ BR VM PT
