Descrição

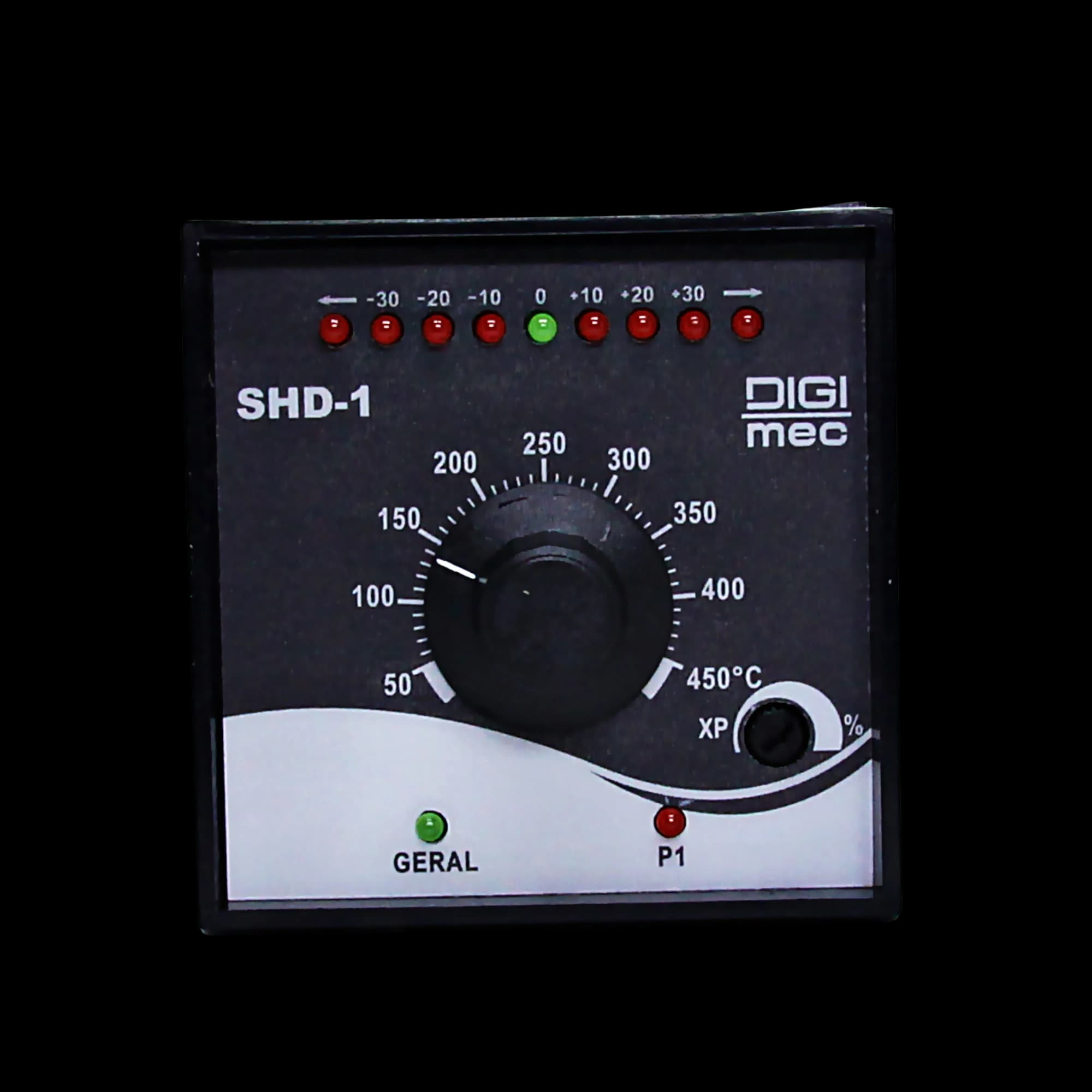

Os controladores de temperatura da DIGIMEC foram projetados para aplicações industriais onde precisão, confiabilidade e baixo custo são fatores fundamentais. Estes aparelhos formam uma série específica, dentro da linha DIGIMEC de controladores, com diversas opções de montagem e de funcionamento facilitando, desta maneira, a escolha mais adequada à aplicação do cliente. Principais características Entradas para sensores: termopar J, K ou termoresistência Pt-100. Saídas de controle: relé 3A em 250 Vca (carga resistiva). Tipos de controle: PD ou ON-OFF (sob pedido). Saídas de alarme P2: relé 3A em 250 Vca (carga resistiva). Consumo: 3 VA Ajuste de P1 (escalas): - Sensor tipo J (Fe-Co): 0 a 100ºC, 0 a 200ºC, 0 a 300ºC, 50 a 450ºC, 50 a 600ºC. - Sensor tipo K (Ni-CrNi): 100 a 800°C, 100 a 1000°C, 100 a 1200°C, 100 a 1300°C, 100 a 1400°C. - Sensor Pt100: -50 a +50ºC, 0 a 100ºC, 0 a 200ºC, 0 a 300ºC, 50 a 450ºC. Precisão: ± 0,5% final de escala. Saídas analógicas (sob pedido): 4 a 20mA, 0 a 20mA, 0 a 5V, 0 a 10V (indicar no pedido). Ajuste da banda proporcional: 0 a 10 % do FUNDO DE ESCALA. Ajuste de P2 (alarme ou resfriamento): -30 a +30ºC de P1. Alimentação: VH-1 e VH-2: 110 - 220 Vca. Demais: 24 - 110 - 220 - 380 – 440 Vca (especificar). Temperatura de armazenagem: -10 a 65°C / de trabalho: 0 a 50°C. Ajuste frontal: através de potenciômetro. Grau de proteção frontal: IP 66. Funcionamento O sinal proveniente de um sensor de temperatura posicionado no local onde tal variável vai ser controlada, é comparado com outro gerado internamente quando se ajusta o valor desejado na escala do aparelho. A diferença entre esses dois sinais é amplificada e atua no circuito do controlador ligando ou desligando o circuito de aquecimento (ou de resfriamento) do equipamento para igualar esse valor. Dois são os MODOS de controle disponíveis nessa série de aparelhos: Modo ON-OFF : Neste modo de operação, o controlador LIGA ou DESLIGA a saída conforme a temperatura Real esteja ABAIXO ou ACIMA do valor selecionado. Este modo de operação só será fornecido se especificado no pedido. Modo PD (PROPORCIONAL-DIFERENCIAL) : Neste modo de operação, é criada uma hipotética faixa de temperatura chamada de BANDA PROPORCIONAL, ajustável em Xp de 0 a 10% do valor do final de escala do aparelho. Enquanto o valor real da temperatura estiver abaixo do valor inferior dessa banda, o relé de saída estará energizado. À medida que a temperatura aumenta entrando assim na BANDA PROPORCIONAL, o relé de saída permanecerá energizado durante tempos proporcionais à diferença entre a temperatura desejada e a medida. Existe uma versão com dois contatos de saída sendo que a segunda opera SEMPRE no modo ON-OFF. Esta saída é usada para alarme ou resfriamento e seu relé é energizado quando a temperatura medida atinge desde -30ºC até +30ºC do valor ajustado para o ponto de controle. A primeira saída ou ponto de controle é denominado P1 enquanto a segunda saída é denominada P2. Dados técnicos Alimentação (+10% -15%) VH-1 e VH-2: 110 - 220 Vca (especificar) Demais séries: 24 - 110 - 220 - 380 - 440 Vca (especificar) Frequência da rede 50 ou 60 Hz ( especificar ) Consumo 3 VA Resistência de entrada >200 K? Temperatura ambiente 0 a 50ºC Modo de controle Proporcional-Diferencial (PD) ou ON-OFF (sob pedido) Histerese < 0,2 % Ajuste da Banda Proporcional 0 a 10 % do FINAL DA ESCALA Precisão no controle ± 0,5 % do FINAL DA ESCALA Proteção contra ruptura do sensor Desliga saída P1 com circuito do sensor aberto Saídas a relé 3A em 250 Vca (carga resistiva) Saídas analógicas (sob pedido) 4 a 20mA, 0 a 20mA, 0 a 5V, 0 a 10V (indicar no pedido) Ajuste de P2 (Alarme ou Resfriamento) -30 a + 30ºC de P1 Ajuste de P1 (escalas): Por potenciômetro Sensor tipo J (Fe-Co) 0 a 100ºC, 0 a 200ºC, 0 a 300ºC, 50 a 450ºC, 50 a 600ºC Sensor Pt100 -50 a +50ºC, 0 a 100ºC, 0 a 200ºC, 0 a 300ºC, 50 a 450ºC Sensor tipo K (Ni-CrNi) 100 a 800ºC, 100 a 1000ºC,100 a 1200ºC, 100 a 1300ºC, 100 a 1400ºC
